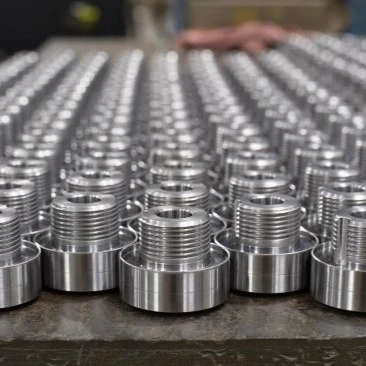

Connettori lavorati a CNC
Materiali del connettore con gradi esatti: alluminio 6061-T6, acciaio inossidabile 303 e 316L, acciaio 4140, ottone C36000, titanio grado 5
Tornitura CNC e torni{0}}fresatura con utensili motorizzati per filettature, fori trasversali e forme esagonali
±0,005 mm su dimensioni critiche; Precisione della filettatura NPT, BSPP, BSPT, metrica e UN con sedi a tenuta stagna
Finiture resistenti a passivazione, nichelatura chimica, zincatura, anodizzazione e-resistente all'ossidazione
Produciamo su misuraConnettori lavorati a CNCda disegni del cliente e file CAD, inclusiconnettori per tubi filettati, connettori e adattatori per tubi idraulici, giunti pneumatici, raccordi per tubi di compressione, pressacavi, gusci e contatti di connettori elettrici, corpi di connettori RF e coassiali, connettori passanti, giunti-a sgancio rapido, raccordi banjo e connettori di messa a terra. Le nostre capacità di tornitura CNC, tornitura{1}}fresatura e filettatura-taglio producono connettori a perfetta tenuta-filettati con precisione per applicazioni idrauliche, pneumatiche, di strumentazione e elettriche ed elettroniche.
Un connettore unisce linee, componenti o circuiti, quindiclasse e passo della filettatura,-geometria della sede di tenuta, concentricità del foro,-posizione del foro trasversale e finitura superficialedecidere se sigilla, serra correttamente e mantiene la pressione. Lavoriamo connettori daalluminio (6061-T6, 6082-T6, 7075-T6), acciaio inossidabile (303, 304, 316L, 17-4 PH), acciaio al carbonio e legato (1045, 4140, 4340), ottone (C36000, C46400), rame (C10100, C11000) e titanio (Grado 2, Grado 5), lavorato da barra piena - in modo che filetti e sedi siano tagliati esattamente su disegno per prototipi e produzione a basso-volume. Le parti sono prodotte secondo dimensioni, tolleranze, materiali e requisiti di finitura specificati, con certificati dei materiali disponibili su richiesta.
Tipi di connettori lavorati a CNC che produciamo
Lavoriamo un'ampia gamma di tipi di connettori. Di seguito sono riportati i più comuni; se il tuo disegno mostra una configurazione diversa, invialo per la revisione.
Connettori per tubi filettati
Connettori per tubi con filettatura NPT, BSPP, BSPT e metrica-.
Materiali: C36000 · 303 · 316L · 4140
Connettori per tubi idraulici
Portagomma, steli e adattatori per circuiti idraulici.
Materiali: 4140 · 4340 · 316L · 1045
Giunti pneumatici
Giunti push-e filettati per sistemi pneumatici.
Materiali: C36000 · 6061-T6 · 303 · 304
Raccordi per tubi a compressione
Sedi per ghiere e corpi di raccordo per tubi di strumentazione.
Materiali: 316L · 304 · C36000 · 4140
Pressacavi
Corpi di ingresso sigillati e controdadi per cavi.
Materiali: C36000 · 303 · 316L · 6061-T6
Gusci dei connettori elettrici
Corpi connettori, gusci e gusci posteriori per cablaggio.
Materiali: 6061-T6 · C36000 · C11000 · 303
Corpi connettori RF e coassiali
Corpi di precisione per assemblaggi coassiali e RF.
Materiali:C36000 · C10100 · C11000 · Titanio grado 5
Connettori passanti
Corpi passanti a pressione e vuoto per serbatoi.
Materiali:316L · 304 · 17-4 PH · C36000
Giunti-a disconnessione rapida
Semi-corpi di accoppiamento per collegamenti di linea veloce.
Materiali: C36000 · 316L · 4140 · 6061-T6
Connettori banjo e gomito
Bulloni banjo, gomiti e T con fori a flusso incrociato.
Materiali: C36000 · 4140 · 303 · 316L
Connettori di messa a terra e sbarre collettrici
Morsetti e capicorda conduttivi per collegamenti di terra e di potenza.
Materiali: C11000 · C10100 · C36000 · 6061-T6
Connettori lavorati su misura
Adattatori e connettori unici-da barra piena.
Materiali:17-4 PH · 7075-T6 · Titanio grado 5 · 4340
Hai un connettore personalizzato? Invia il tuo disegno
Processi di lavorazione CNC per connettori
Tornitura CNC
Ideale per:OD · noiosi · nasi · facce
Il processo principale per corpi e sedi di connettori rotondi in un'unica configurazione.
Fresatura-Tornitura-utensile dal vivo
Ideale per:Fori trasversali · piani · asole
Le macchine attraversano fori trapanati, parti esagonali e passaggi banjo senza re-fissaggio.
Tornitura e taglio di filetti
Ideale per:NPT · BSPP · filettature metriche
Filettature a punto-singolo con classe, conicità e passo corretti per l'integrità della tenuta.
Fresatura e maschiatura di filetti
Ideale per:Filettature interne · fori ciechi
Filettature interne precise compresi profili maggiorati e speciali.
Noioso e alesato
Ideale per:Fori di precisione · sedi delle ghiere
Fori di raccordo tenuti su H7 concentrici con filettature e superfici di tenuta.
Sbavatura e finitura dei bordi
Ideale per:Esaurimenti del thread-out · passaggi di flusso
Filettature e passaggi interni-privi di bave per garantire la pulizia della sede delle guarnizioni e dei flussi del fluido.
Materiali dei connettori CNC
Per i connettori, la selezione del materiale dipende datipo di fluido o circuito, pressione, ambiente corrosivo, conduttività e usura della filettatura. Lavoriamo connettori dai materiali metallici elencati di seguito - alluminio, acciaio inossidabile, acciaio al carbonio e legato, ottone, rame e titanio.
| Materiale | Gradi comuni | Applicazioni tipiche dei connettori | Vantaggi principali |
|---|---|---|---|
| Alluminio | 6061-T6 · 6082-T6 · 7075-T6 | Giunti pneumatici, gusci elettrici, adattatori leggeri | Leggero con buona resistenza; anodizzati per filettature-resistenti all'usura |
| Acciaio inossidabile | 303 · 304 · 316L · 17-4PH | Raccordi per strumentazione, connettori igienici e marini | Resistenza alla corrosione; 316L è adatto agli ambienti contenenti cloruro; 17-4 PH aggiunge forza |
| Acciaio al carbonio e legato | 1045 · 4140 · 4340 | Connettori per tubi idraulici e adattatori per alta-pressione | Elevata resistenza alla pressione, alla coppia e alla durata della filettatura |
| Ottone | Ottone a taglio automatico C36000- · Ottone navale C46400 | Raccordi per tubi, pressacavi, giunti pneumatici | Eccellente lavorabilità, resistenza alla corrosione, filettature affidabili |
| Rame | C10100 (OFHC) · Rame elettrolitico C11000 | Connettori di terra, collegamenti sbarre, corpi conduttori | Elevata conduttività elettrica e termica |
| Titanio | Grado 2 (CP) · Grado 5 (Ti-6Al-4V) | Connettori critici per la corrosione marina, chimica e leggera- | Eccezionale resistenza alla corrosione con la migliore resistenza-rispetto-peso |
Il nostro ambito materiale.Lavoriamo connettori daalluminio, acciaio inossidabile, acciaio al carbonio e legato, ottone, rame e titanio, ricavato dal pieno. Per un grado speciale,invia il tuo disegno per la revisione.
Filettature dei connettori, sedi di tenuta e geometria
Un connettore è definito dalle sue filettature e dalle caratteristiche di tenuta. Gli elementi seguenti determinano se serra, sigilla e mantiene la pressione. Li lavoriamo a disegno e più stretti su richiesta.
| Caratteristica | Capacità tipica | Perché è importante per i connettori |
|---|---|---|
| Filettature parallele (BSPP, UN, metriche) | Classe ISO 6g/6H o a disegno | Coppia corretta e impegno della filettatura con le parti accoppiate |
| Filettature coniche (NPT, BSPT) | Serraggio manuale-e sedi chiave secondo standard | Tenuta sui fianchi della filettatura quando serrati con sigillante |
| Sede/cono di tenuta (24 gradi, 60 gradi) | Angolo ±0,1 gradi; superficie Ra 0,8–1,6 μm | Sedi metallo-su-metallo sigillate senza perdite |
| Scanalature dell'O-ring | Profilo e profondità ±0,05 mm | Compressione ripetibile della tenuta sulle facce delle porte |
| Diametro del foro | H8 (precisione fino a H7); ±0,01–0,02 mm | Area di flusso e adattamento del tubo corretti |
| Filettatura concentrica al foro | 0,02–0,05 mm TIR (precisione fino a 0,01 mm) | Le linee allineano e sigillano il quadrato della sede |
| Posizione-foro incrociato | ±0,05–0,1 mm | Il banjo e i passaggi trasversali si allineano con le porte di accoppiamento |
| Forme esagonali/chiave inglese | Attraverso-piani ±0,1–0,2 mm | Coppia di montaggio corretta con strumenti standard |
| Rugosità superficiale | Ra 0,8–3,2 μm; Ra 0,4–0,8 μm su richiesta | Le sedi di tenuta e le filettature sigillano in modo pulito |
| Dimensioni critiche | ±0,01 mm (precisione fino a ±0,005 mm) | Valuta-le caratteristiche di qualità e allineamento |
Caratteristiche critiche che controlliamo
Precisione del filo- Filettature NPT, BSPP, BSPT, metriche ISO 261 e UN/UNF tagliate alla classe con conicità, passo e finitura corretti.
Sedi di tenuta- coni, sedi e scanalature per O-ring lavorati con angolazione, profondità e bassa rugosità per guarnizioni metallo-a-metallo o O-ring.
Concentricità- filettature, fori e sedi ruotati in un'unica configurazione in modo che le linee si allineino e chiudano il quadrato della sede.
Passaggi trasversali- fori banjo e trasversali praticati e sbavati in modo che i percorsi del flusso si intersechino in modo pulito.
Forme esagonali e di coppia- parti esagonali, parti chiave e scanalature tagliate a misura per la corretta coppia di montaggio.
Identificazione- codici o marcatura laser su richiesta per tracciabilità e assemblaggio.
Trattamento termico e riduzione dello stress per connettori CNC
I connettori in acciaio ad alta-pressione sono trattati termicamente come specificato nel disegno. La riduzione dello stress prima della finitura della filettatura mantiene la precisione delle parti finite.
| Trattamento termico | Gradi applicabili | Parti tipiche del connettore | Beneficio |
|---|---|---|---|
| Dissetare e temperare | 1045 · 4140 · 4340 | Connettori e adattatori idraulici | Maggiore resistenza al carico di pressione e coppia |
| Soluzione + Invecchiamento | 17-4PH · 7075-T6 | Connettori-in acciaio e alluminio ad alta resistenza | Forza con resistenza alla corrosione |
| Alleviare lo stress | Tutti i tipi di acciaio · 6061-T6 | Adattatori lunghi prima della finitura della filettatura | Migliora la concentricità e la stabilità dimensionale |
| Normalizzazione | Barra in acciaio al carbonio | Connettori-per uso generico | Struttura e lavorabilità uniformi |
Finiture superficiali per connettori CNC
La finitura superficiale protegge i connettori e migliora il comportamento alla corrosione della filettatura e della sede - mantenendo le superfici di tenuta lavorate con ruvidità standard.
| Finitura superficiale | Materiali applicabili | Parti tipiche del connettore | Vantaggio principale |
|---|---|---|---|
| Nichelatura chimica | 4140 · 4340 · 1045 · C36000 · Alluminio | Connettori idraulici e ad alta-pressione | Protezione uniforme dalla corrosione; coppia costante |
| Placcatura in zinco (trasparente/giallo) | 1045 · 4140 · 4340 | Connettori in acciaio-per uso generico | Protezione economica dalla corrosione |
| Passivazione | 303 · 304 · 316L · 17-4PH | Strumentazione e connettori marini | Rimuove il ferro libero, migliora la resistenza alla corrosione |
| Anodizzazione (Tipo II / III dura) | 6061-T6 · 6082-T6 · 7075-T6 | Giunti e gusci in alluminio | Fili-resistenti all'usura; opzioni di colore |
| Conversione chimica (cromato) | Gradi di alluminio | Gusci dei connettori elettrici | Protezione conduttiva dalla corrosione |
| Placcatura in stagno/argento | C36000 · C11000 · C10100 | Corpi di connettori elettrici e RF | Saldabilità e bassa resistenza di contatto |
| Ossido Nero | 1045 · 4140 · 4340 | Connettori per macchinari industriali | Protezione economica dalla corrosione; basso accumulo |
| Lucidatura | 304 · 316L · Ottone | Connettori di servizio-decorativi e puliti | Superficie liscia, luminosa,-facile da-pulire |
Controllo qualità del connettore
Ispezioniamo filettature, sedi di tenuta, concentricità e passaggi trasversali durante tutta la produzione per garantire che i connettori soddisfino il disegno e sigillino correttamente. Per progetti documentati, possiamo fornire certificati dei materiali e registri di ispezione per supportare l'ispezione in entrata.
| Elemento di ispezione | Attrezzatura/Metodo | Parti tipiche del connettore |
|---|---|---|
| Ispezione della filettatura | Go/No-Go Calibri per filettatura · Micrometro per filettatura | NPT, BSPP, BSPT, filettature metriche |
| Angolo e finitura della sede di tenuta | Proiettore di profili · Rugosimetro | Sedili a cono, facce di porto |
| Profilo scanalato O-Ring | Calibro di profilo · CMM | Facce delle porte sigillate |
| Foro e concentricità | Alesametro · Indicatore · CMM | Corpi di raccordo e portagomma |
| Posizione-foro incrociato | CMM · Misuratore di altezza | Raccordi banjo e passaggi trasversali |
| Dimensioni esagonali | Calibro · Micrometro | Corpi esagonali e sedi chiave |
| Rugosità superficiale | Tester di rugosità | Sigillatura di sedi e filetti |
| Controllo puntuale della pressione | Prova di pressione (su richiesta) | Lotti di connettori idraulici |
| Verifica dei materiali | Spettrometro + Certificato del materiale | Materie prime in entrata (EN 10204 3.1 disponibile) |
| Ispezione finale | CMM + Rapporto di ispezione | Accettazione dimensionale finale |
Hai bisogno di un controllo qualità documentato?Inviaci i tuoi disegni e i requisiti di ispezione.
Prototipo e lavorazione-di connettori a volume ridotto
I progetti di connettori spesso iniziano con prototipi - nuovi layout di porte, controlli di adattamento della filettatura o della sede o sostituzioni di parti obsolete che devono essere testate prima della produzione. La lavorazione da barra piena evita i tempi di consegna degli utensili, quindi sono pratici prototipi e volumi ridotti. Sosteniamoprototipi e lavorazioni CNC-a volume ridottoda campioni singoli a ordini ripetuti di piccoli-lotti.
Lavorazione del prototipo
Per nuovi progetti, validazioni e controlli di idoneità.
Quantità tipica:1–10 pezzi
Produzione a basso-volume
Per sistemi pilota e cicli di produzione iniziali.
Quantità tipica:10–1,000+ pezzi
Ripetere la produzione
Per connettori di ricambio e ordini ricorrenti con design consolidati.
Quantità tipica:In base ai requisiti del progetto
Adatto per
Raccordi e adattatori per tubi filettati
Connettori e raccordi per tubi idraulici
Giunti pneumatici e raccordi per tubi a compressione
Pressacavi e gusci di connettori elettrici
Corpi di connettori RF, coassiali e passanti
Connettori banjo, gomito, messa a terra e personalizzati
Imballaggio e tempi di consegna per connettori lavorati a CNC
Confezione
Protezione della superficie:Sacchetti in PE e pellicola protettiva su sedili placcati e lucidati
Protezione dalla corrosione:Carta VCI per connettori in acciaio in transito all'estero
Protezione del filo:Proteggifili in plastica su richiesta
Ordini misti:Ordinati per codice articolo con etichette ed elenchi di controllo della quantità
Imballaggio personalizzato:Sono supportati i requisiti di imballaggio specifici del cliente-
Tempi di consegna tipici
| Tipo di ordine | Tempi di consegna tipici |
|---|---|
| Prototipo | 5–10 giorni lavorativi |
| Ordine di volume- basso | 10–20 giorni lavorativi |
| Ordine di produzione | 15-30 giorni lavorativi |
| Ripeti l'ordine | 10–25 giorni lavorativi |
Domande frequenti
D: 1. Quali connettori lavorati a CNC potete produrre?
R: Produciamo connettori per tubi filettati personalizzati, connettori e adattatori per tubi idraulici, giunti pneumatici, raccordi per tubi di compressione, pressacavi, gusci di connettori elettrici, corpi di connettori RF e coassiali, connettori passanti, giunti-a sgancio rapido, raccordi banjo e connettori di messa a terra su disegno del cliente.
D: 2. Da quali materiali lavorate i connettori?
R: Lavoriamo connettori in alluminio (6061-T6, 6082-T6, 7075-T6), acciaio inossidabile (303, 304, 316L, 17-4 PH), acciaio al carbonio e legato (1045, 4140, 4340), ottone (C36000, C46400), rame (C10100, C11000) e titanio (Grado 2, Grado 5).
D: 3. Lavorate connettori da materiale pieno?
R: Sì. Lavoriamo i connettori da barra piena, quindi filetti, sedi e passaggi vengono tagliati direttamente su disegno - pratico per prototipi e bassi volumi senza forgiatura o attrezzatura per fusione.
D: 4. Quali standard di filettatura è possibile lavorare?
R: Lavoriamo filettature NPT, BSPP, BSPT, metriche ISO 261 e UN/UNF nella classe ISO 6g / 6H o secondo disegno, comprese forme coniche e parallele.
D: 5. Quali tolleranze è possibile ottenere su filettature e sedi?
R: Disponiamo di classi di filettatura ISO 6g/6H, angoli di tenuta-della sede fino a ±0,1 gradi con Ra 0,8–1,6 μm, concentricità di 0,02–0,05 mm TIR (precisione fino a 0,01 mm) e ±0,01 mm (precisione fino a ±0,005 mm) su dimensioni critiche.
D: 6. È possibile realizzare scanalature per O-ring e sedi metallo-su-metallo?
R: Sì. Tagliamo le scanalature degli O-ring in base al profilo e alla profondità (±0,05 mm) e lavoriamo coni a 24 gradi/60 gradi e sedi piatte per inclinarle e rifinirle per connessioni a tenuta-a tenuta.
D: 7. È possibile lavorare a macchina-passaggi forati come i raccordi banjo?
R: Sì. Le nostre punte di-tornitura-fresatura e sbavatura di passaggi trasversali, fori banjo e parti piatte in un'unica configurazione, con posizioni mantenute a ±0,05–0,1 mm.
D: 8. Potete lavorare connettori per ambienti marini o corrosivi?
R: Sì. 316I connettori L in acciaio inossidabile, ottone navale C46400 e titanio (grado 2, grado 5) offrono un'eccellente resistenza alla corrosione per servizi marini e chimici.
D: 9. Quali finiture superficiali offrite per i connettori?
A: Nichelatura chimica, zincatura, passivazione, anodizzazione (Tipo II/III dura), rivestimento di conversione chimica, placcatura in stagno/argento, ossido nero e superfici lucide.
D: 10. È possibile testare la pressione dei connettori?
R: Sì. Su richiesta sono disponibili controlli a campione della pressione sui lotti di produzione per connettori idraulici e pneumatici.
D: 11. Potete fornire certificati dei materiali e rapporti di ispezione?
R: Sì. Possiamo fornire certificati dei materiali (EN 10204 3.1), rapporti di ispezione dimensionale, rapporti CMM e registrazioni di spessori di filettatura su richiesta.
D: 12. Accettate disegni 2D e file CAD?
R: Possiamo lavorare con i comuni file di disegno STEP, STP, IGES, IGS, SolidWorks, DXF e 2D.
D: 13. Qual è il tempo di consegna tipico per i connettori lavorati a CNC?
R: I tempi di consegna tipici sono 5-10 giorni lavorativi per i prototipi, 10-20 giorni lavorativi per ordini a basso-volume e 15-30 giorni lavorativi per ordini di produzione, a seconda della complessità, della quantità, del materiale e della finitura.
