Perni lavorati a CNC
Materiali dei perni con gradi esatti: acciaio 4140/4340/52100, acciaio inossidabile 316L e 17-4 PH, alluminio 6061-T6, ottone C36000, titanio grado 5
Tornitura CNC, rettifica senza centri, fresatura, rullatura di filetti e trattamento termico
±0,005 mm sui diametri; disponibili lezioni di press, transizione e liquidazione
Finiture cromate dure, nichel chimico, passivazione e rettifica senza centri-
Produciamo su misuraPerni lavorati a CNCda disegni del cliente e file CAD, inclusispine di centraggio, perni con cerniera, perni girevoli, perni di posizionamento, perni di guida, perni conici, perni scanalati, perni e prigionieri filettati, corpi di perni di bloccaggio a sfera, perni di espulsione e perni centrali, perni di allineamento e cerniera. Le nostre funzionalità di tornitura CNC, rettifica senza centri, fresatura, rullatura di filetti e trattamento termico-supportano perni con tolleranze strette-per maschere e attrezzature, utensili, macchinari, valvole, pompe per il settore automobilistico, marittimo e dell'automazione.
Un perno individua, allinea, ruota, trasmette il carico o trattiene i componenti - cosìdiametro, classe di adattamento, rettilineità, rotondità, smussi, fori trasversali e finitura superficialesono le caratteristiche che decidono se funziona. Lavoriamo i perni daacciaio al carbonio e legato (1045, 1144, 4140, 4340, 52100, 8620), acciaio inossidabile (303, 304, 316L, 17-4 PH), alluminio (6061-T6, 7075-T6), ottone e bronzo (C36000, C46400, C93700), rame (C10100, C11000, C17200) e titanio (Grado 2, Grado 5), con trattamento termico, placcatura e rettifica specificati dal disegno. Le parti sono prodotte secondo dimensioni, tolleranze, materiali e requisiti di finitura specificati, con certificati dei materiali disponibili su richiesta.
Tipi di perni lavorati a CNC che produciamo
Lavoriamo un'ampia gamma di tipi di perni. Di seguito sono riportati i più comuni; se il tuo disegno mostra una configurazione diversa, invialo per la revisione.

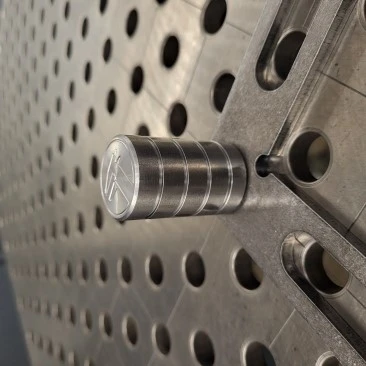

Perni di centraggio
Spine di precisione diritte e coniche per il posizionamento e l'allineamento, con diametri rettificati o torniti per adattarsi alla classe.
Materiali:52100 · 4140 · 8620 · 303 · 17-4 PH
Perni con cerniera e perno
Perni con fori trasversali per coppiglie o perni di fissaggio, utilizzati in giunti a forcella, collegamenti e perni.
Materiali:4140 · 316L · 17-4 PH · C36000 · Titanio grado 5
Perni di posizionamento
Perni di posizionamento di attrezzature e attrezzature con diametri controllati, smussi e basi montate a pressione-o avvitate-.
Materiali:52100 · 4140 · 17-4PH · 303 · 6061-T6
Perni guida
Perni guida e guida per matrici, stampi e slitte lineari, con diametri temprati e rettificati.
Materiali:52100 · 4140 · 8620 · 17-4 PH
Perni conici
Perni conici (ad es.. 1: conicità 50) per il-assemblaggio autobloccante e il collegamento dell'albero-al-mozzo.
Materiali: 1045 · 4140 · 316L · C36000
Perni scanalati
Perni con scanalature longitudinali che si bloccano nel foro con un inserimento a pressione, per una semplice ritenzione.
Materiali:1045 · 4140 · 303 · 17-4 PH
Perni e prigionieri filettati
Perni con estremità filettate, prigionieri-a filettatura intera e perni filettati a gradini per applicazioni regolabili e fissate.
Materiali:4140 · 4340 · 316L · 17-4 PH · 6061-T6
Corpi del perno di bloccaggio-a sfera
Corpi lavorati per perni di bloccaggio a sfera-a sgancio rapido-, con caratteristiche precise di foro e scanalatura per i componenti di bloccaggio assemblati.
Materiali:303 · 304 · 316L · 17-4 PH · 4140
Perni estrattore e nucleo
Perni estrattori e nuclei per stampi a iniezione e attrezzature per pressofusione-, con diametri controllati e superfici temprate e resistenti all'usura-.
Materiali:52100 · 4140 · 8620 · H13-tipo acciaio per lavorazioni a caldo
Perni di allineamento e ancoraggio
Perni di allineamento e aggancio per assemblaggio guidato, aggancio rapido e posizionamento del pannello.
Materiali:17-4PH · 4140 · 316L · 6061-T6
Perni cerniera
Perni di cerniera e perno per porte, coperchi e collegamenti, con estremità svasate o flangiate e dispositivi di ritenzione.
Materiali: 4140 · 316L · C36000 · 6061-T6
Perni per strumenti e precisione
Piccoli perni di precisione per strumenti, sensori e meccanismi, con diametri micron e finiture di pregio.
Materiali:17-4PH · 316L · 52100 · C17200 · C36000
Hai un Pin personalizzato? Invia il tuo disegno
Processi di lavorazione CNC per perni
Tornitura CNC
Ideale per:Diametri · conicità · smussi · gradini · raggi
Il processo principale per la maggior parte dei pin; controlla il diametro esterno, la lunghezza, la rastremazione e le caratteristiche finali.
Rettifica senza centri
Ideale per:DE di precisione · spine di riferimento · perni guida
Supporta diametri stretti (classi h6/m6) con finiture fini su tutta la lunghezza del perno.
Fresatura CNC
Ideale per:Fori trasversali · piani · scanalature · fessure · estremità esagonali
Per lavorazioni fresate su corpi e teste di perni.
Rullatura e taglio del filo
Ideale per:Perni filettati · prigionieri · viti a spallamento
Filettature metriche e UNC/UNF; il rotolamento migliora la resistenza del filo.
Rettifica cilindrica e esterna
Ideale per:Perni temprati · Diametro dei cuscinetti- · Conicità
Raggiunge Ra 0,1–0,4 μm e diametri precisi su perni temprati.
Lucidatura e sbavatura
Ideale per:Bordi smussati · superfici di scorrimento · perni cosmetici
Rimuove bave e spigoli vivi; finiture lucide per perni scorrevoli e strumenti.
Materiali dei perni CNC
Per i perni, la selezione del materiale dipende dacarico, adattamento, usura, corrosione, temperatura e se il perno è indurito. Lavoriamo perni dai materiali metallici elencati di seguito - alluminio, ottone e rame, acciaio inossidabile, acciaio al carbonio e legato e titanio.
| Materiale | Gradi comuni | Applicazioni tipiche dei perni | Vantaggi principali |
|---|---|---|---|
| Acciaio al carbonio e legato | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · Tipo H13 | Spine di riferimento, perni di guida, perni con cerniera, perni di espulsione, perni di posizionamento | Elevata resistenza e temprabilità; I tipi 52100 e H13 sono standard per i perni per utensili temprati |
| Acciaio inossidabile | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Perni per cerniere, perni per cerniere, perni marini e alimentari, corpi di bloccaggio a sfera-, perni per strumenti | Resistenza alla corrosione e all'igiene; 17-4 PH aggiunge elevata resistenza; 303 macchine liberamente |
| Alluminio | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Perni di posizionamento leggeri, perni per robot e automazione, perni di allineamento | Peso ridotto, anodizzabile, facile da lavorare; 7075-T6 offre la massima resistenza dell'alluminio |
| Ottone e bronzo | Ottone-automatico C36000 · Ottone navale C46400 · Bronzo C93700 | Perni di cerniere, perni di strumenti, perni non-magnetici, perni-resistenti alla corrosione | Eccellente lavorabilità, resistenza alla corrosione e proprietà non-magnetiche |
| Rame | C10100 (OFHC) · C11000 rame elettrolitico · C17200 rame berillio | Pin conduttivi, pin di sensori e di contatto, pin di elettrodi | Elevata conduttività elettrica e termica; C17200 aggiunge elevata resistenza e proprietà elastiche |
| Titanio | Grado 2 (CP) · Grado 5 (Ti-6Al-4V) | Spille marine e chimiche, spille mediche, spille leggere-ad alta resistenza | Eccezionale resistenza alla corrosione, elevata resistenza-al-peso, non-magnetico |
Pin Fit e classi di adattamento
La maggior parte dei perni funziona tramite adattamento controllato in un foro - inserimento a pressione per ritenzione permanente, adattamento di transizione per applicazioni di posizionamento o adattamento con gioco per scorrimento e rotazione. Lavoriamo i diametri dei perni secondo le classi di adattamento ISO come specificato nel disegno.
| Classe in forma | Adattamento ISO (tipico) | Applicazioni tipiche dei perni | Caratteristica |
|---|---|---|---|
| Premere Adatta | m6 · n6 · p6 | Spine di riferimento, perni di posizionamento, perni di espulsione | Perno tenuto saldamente nel foro; richiede pressatura o assemblaggio termico |
| Adattamento alla transizione | h6 · h7 · k6 | Perni di fissaggio, perni di allineamento | Interferenza della luce con la distanza dalla luce; posizione precisa con forza moderata |
| Vestibilità di liquidazione | g6 · f7 · e8 | Perni con cerniera, perni girevoli, perni cerniera | Gioco scorrevole o girevole; spazio controllato per la rotazione |
Caratteristiche critiche che controlliamo
Diametro e vestibilità- diametro esterno controllato secondo la classe di adattamento ISO richiesta per l'intera lunghezza del perno.
Rettilineità e rotondità- mantenuto stretto su perni lunghi e di precisione per evitare di incepparsi nel foro.
Smussi e raggi- smussi finali, rastremazioni e raggi degli angoli secondo disegno per un facile inserimento e posizionamento.
Fori e scanalature trasversali- posizione e dimensione precise per coppiglie, perni di fissaggio e funzioni di blocco.
DiscussioniFilettature - metriche, UNC/UNF e speciali con diametro primitivo controllato su perni e prigionieri filettati.
Finitura superficiale- superfici di scorrimento rettificate o lucidate con rugosità controllata.
Trattamento termico per perni CNC
I perni temprati sono comuni negli utensili e nelle applicazioni soggette ad usura. Il trattamento termico è specificato dal disegno e applicato prima della rettifica finale dei diametri critici.
| Trattamento termico | Gradi applicabili | Parti tipiche del perno | Beneficio |
|---|---|---|---|
| Attraverso l'indurimento e il rinvenimento | 52100 · 4140 · 4340 · Tipo H13 | Spine di riferimento, perni guida, perni di espulsione | Durezza e resistenza all'usura uniformi in tutta la sezione |
| Carburazione | 8620 · 5120 · 20CrMnTi | Spine di riferimento, perni con testa, perni di posizionamento | Elevata durezza superficiale (58–62 HRC) con nucleo tenace |
| Nitrurazione/Nitrurazione gassosa | 38CrMoAlA · 4140 | Guida di precisione e perni dello strumento | Elevata durezza superficiale con bassa distorsione |
| Tempra ad induzione | 1045 · 4140 · 4340 | Perni cerniera, perni cerniera, superfici soggette ad usura | Superficie dura e resistente all'usura-con nucleo resistente |
| Soluzione + Invecchiamento | 17-4PH · 7075-T6 | Perni in acciaio inossidabile e alluminio ad alta resistenza- | Elevata resistenza con resistenza alla corrosione |
| Alleviare lo stress | Tutti i tipi di acciaio | Perni di precisione prima della molatura | Migliora la stabilità dimensionale |
Tolleranze e specifiche di lavorazione dei perni
Le prestazioni dei perni dipendono dal controllo accurato del diametro, della rettilineità e dell'adattamento. Riteniamo le caratteristiche seguenti a disegno e più strette su richiesta.
| Specifica | Capacità tipica | Applicazioni tipiche dei perni |
|---|---|---|
| Diametro (OD) | ±0,01 mm (precisione fino a ±0,005 mm; senza centri-rettificato per adattarsi alla classe) | Spine di riferimento, perni di posizionamento, perni di guida, diametri dei cuscinetti |
| Lunghezza | ±0,02–0,05 mm | Lunghezza totale del perno, posizioni delle spalle |
| Rettilineità | Fino a 0,01 mm/100 mm | Spine lunghe, perni guida |
| Rotondità/Cilindricità | Fino a 0,002–0,005 mm | Diametri dei perni-del cuscinetto |
| Conicità (perni conici) | ±0,01 mm per 100 mm sul cono | Perni conici, perni auto-bloccanti |
| Smusso e raggio | ±0,05–0,1 mm | Smussi finali, raggi d'angolo |
| Posizione e dimensione del foro trasversale | ±0,05–0,1 mm | Perni con testa, fori di ritenzione, coppiglie |
| Concentricità (da filo a corpo) | Fino a 0,01–0,02 mm | Perni e prigionieri filettati |
| Rugosità superficiale | Standard Ra 0,4–1,6 μm; Ra 0,1–0,4 μm macinato; Ra 0,05–0,2 μm lucidato | Superfici di scorrimento, diametri dei cuscinetti, perni degli strumenti |
| Tolleranza della filettatura | ISO 6g/6H o secondo disegno | Filettature metriche, UNC/UNF e speciali |
Finiture superficiali per perni CNC
La finitura superficiale protegge i diametri dei perni dall'usura e dalla corrosione e soddisfa i requisiti funzionali ed estetici dell'applicazione.
| Finitura superficiale | Materiali applicabili | Parti tipiche del perno | Vantaggio principale |
|---|---|---|---|
| Cromatura dura | 1045 · 4140 · 4340 | Perni guida, perni di espulsione, perni con cerniera | Superficie dura,-resistente all'usura e alla corrosione- |
| Nichelatura chimica | 4140 · 1045 · Acciaio · Alluminio | Perni di posizionamento, perni di strumenti, perni di pompe | Protezione uniforme dall'usura e dalla corrosione con basso accumulo |
| Ossido Nero | 1045 · 4140 · 4340 | Perni in acciaio-per uso generico | Protezione economica dalla corrosione con basso accumulo |
| Zincatura | Acciaio al carbonio | Perni e perni per uso generico- | Protezione economica dalla corrosione |
| Passivazione | 303 · 304 · 316L · 17-4PH | Forcella, cerniera e perni marini in acciaio inossidabile | Rimuove il ferro libero, migliora la resistenza alla corrosione |
| Elettrolucidatura | 316L · 304 | Spille alimentari, mediche e marine | Superficie liscia e pulita; migliora la resistenza alla corrosione |
| Anodizzazione (Tipo II / III dura) | 6061-T6 · 7075-T6 | Perni di posizionamento e allineamento in alluminio | Resistenza all'usura e alla corrosione; isolamento |
| Finitura rettificata/lucida | Tutto in acciaio · Inossidabile · Titanio | Spine, perni guida, superfici di scorrimento | Ra 0,1–0,4 μm macinato; Ra 0,05–0,2 μm lucidato |
Controllo qualità dei perni
Ispezioniamo diametri, accoppiamenti, rettilineità, fori trasversali, filettature e requisiti di superficie durante tutta la produzione per garantire che i perni soddisfino il disegno. Per progetti documentati, possiamo fornire certificati dei materiali e registri di ispezione per supportare l'ispezione in entrata.
| Elemento di ispezione | Attrezzatura/Metodo | Parti tipiche del perno |
|---|---|---|
| Diametro del perno | Micrometro · CMM · Calibro ad anello Go/No-Go | Spine di riferimento, perni di posizionamento, diametri dei cuscinetti |
| Lunghezza | Micrometro · CMM | Lunghezza totale del perno, posizioni delle spalle |
| Rettilineità | Comparatore · CMM | Spine lunghe, perni guida |
| Rotondità/Cilindricità | Rotondimetro/CMM | Diametri dei perni-del cuscinetto |
| Conicità | Barra seno/CMM | Perni conici |
| Foro trasversale/scanalatura | Vai/No-Vai · CMM | Perni con cerniera, fori di ritenzione, perni scanalati |
| Ispezione della filettatura | Vai/No-Vai Indicatori di filettatura | Perni e prigionieri filettati |
| Rugosità superficiale | Tester di rugosità | Superfici di scorrimento, diametri dei cuscinetti |
| Durezza (trattamento termico-) | Tester di durezza | Acciaio temprato e perni 17-4 PH |
| Verifica dei materiali | Spettrometro + Certificato del materiale | Materie prime in entrata (EN 10204 3.1 disponibile) |
| Ispezione finale | CMM + Rapporto di ispezione | Accettazione dimensionale finale |
Hai bisogno di un controllo qualità documentato?Inviaci i tuoi disegni e i requisiti di ispezione.
Prototipo e lavorazione-perni a basso volume
I progetti sui pin spesso iniziano con prototipi - nuovi dispositivi, nuovi progetti o sostituzioni che devono essere testate prima della produzione. Sosteniamoprototipi e lavorazioni CNC-a volume ridottoda campioni singoli a ordini ripetuti di piccoli-lotti.
Prototipo e lavorazione-perni a basso volume
Lavorazione del prototipo
Per nuovi progetti, validazioni e sostituzioni.
Quantità tipica:1–10 pezzi
Produzione a basso-volume
Per sistemi pilota e cicli di produzione iniziali.
Quantità tipica:10–1,000+ pezzi
Ripetere la produzione
Per pin di ricambio e ordini ricorrenti con design consolidati.
Quantità tipica:In base ai requisiti del progetto
Adatto per
Perni di centraggio, posizionamento e guida
Perni cerniera, perno e cerniera
Perni conici e scanalati
Perni e prigionieri filettati
Corpi del perno di bloccaggio a sfera-
Perni dell'espulsore, del nucleo e dello strumento
Imballaggio e tempi di consegna per perni CNC
Confezione
Protezione individuale:Sacchetti in PE, schiuma o film protettivo per diametri rettificati e lucidati
Protezione dalla corrosione:Carta VCI e oliatura per perni in acciaio in transito all'estero
Perni di precisione:Inserti in schiuma e scomparti separati per diametri e filettature critiche
Perni temprati:Antiolio o antiruggine applicato dopo la smerigliatura di finitura
Imballaggio personalizzato:Numeri di parte, etichette, quantità e requisiti di imballaggio-specifici del cliente
Tempi di consegna tipici
| Tipo di ordine | Tempi di consegna tipici |
|---|---|
| Prototipo | 5–10 giorni lavorativi |
| Ordine di volume- basso | 10–20 giorni lavorativi |
| Ordine di produzione | 15-30 giorni lavorativi |
| Ripeti l'ordine | 10–25 giorni lavorativi |
Domande frequenti
D: Quali perni lavorati a CNC potete produrre?
R: Produciamo spine di centraggio, perni con cerniera, perni girevoli, perni di posizionamento, perni di guida, perni conici, perni scanalati, perni e prigionieri filettati, corpi di perni di bloccaggio a sfera, perni estrattori e perni centrali, perni di allineamento e cerniera da disegni del cliente.
D: Da quali materiali lavorate i perni?
R: Lavoriamo perni in acciaio al carbonio e legato (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, tipo H13), acciaio inossidabile (303, 304, 304L, 316, 316L, 17-4 PH, 410, 420), alluminio (6061-T6, 6063-T5, 7075-T6, 2024-T3), ottone e bronzo (C36000, C46400, C93700), rame (C10100, C11000, C17200) e titanio (Grado 2, Grado 5).
D: Quali tolleranze di lavorazione CNC puoi ottenere sui perni?
R: Per i diametri solitamente utilizziamo ±0,01 mm, con lavorazioni di precisione fino a ±0,005 mm. Le spine di centratura rettificate senza centri- possono essere mantenute secondo classi di adattamento ISO come h6, m6, p6, g6 secondo il disegno.
D: È possibile lavorare a macchina le spine di centraggio per un adattamento a pressione-o a scorrimento-?
R: Sì. Lavoriamo spine e perni di posizionamento per le classi di accoppiamento a pressione (m6, n6, p6), accoppiamento di transizione (h6, k6) e accoppiamento con gioco (g6, f7), con rettifica senza centri per i diametri più stretti.
D: È possibile lavorare perni con testa con fori trasversali?
R: Sì. Lavoriamo perni con cerniera e perni con fori trasversali per coppiglie e perni di fissaggio, con posizione e dimensione precise del foro in titanio 4140, 316L, 17-4 PH e grado 5.
D: Potete fornire perni temprati e rettificati?
R: Sì. Forniamo perni temprati,-temprati, cementati, nitrurati e a induzione-in gradi quali 52100, 4140, 4340, 8620 e 38CrMoAlA, con rettifica OD fino a Ra 0,1–0,4 μm.
D: È possibile lavorare perni e prigionieri filettati?
R: Sì. Lavoriamo perni e prigionieri filettati con filettature metriche, UNC/UNF e speciali, inclusi prigionieri-a filettatura intera e perni filettati a gradini.
D: Potete lavorare gli espulsori e i perni centrali per gli stampi?
R: Sì. Lavoriamo perni estrattori e perni in acciaio per lavorazioni a caldo di tipo 52100, 4140, 8620 e H13-, con diametri temprati e rettificati per l'attrezzatura per stampi.
D: Potete fornire certificati dei materiali e rapporti di ispezione?
R: Sì. Possiamo fornire certificati dei materiali (EN 10204 3.1), rapporti di ispezione dimensionale, rapporti CMM, registri di finitura superficiale e rapporti di durezza su richiesta.
D: Accettate disegni 2D e file CAD?
R: Possiamo lavorare con i comuni file di disegno STEP, STP, IGES, IGS, SolidWorks, DXF e 2D.
D: Supportate i prototipi e la produzione a basso-volume?
R: Sì. Supportiamo quantità di prototipi da 1 a 10 pezzi, produzione a basso-volume da 10 a 1,000+ pezzi, nonché ordini di produzione ripetuti per perni standard e speciali.
D: Qual è il tempo di consegna tipico per i perni lavorati a CNC?
R: I tempi di consegna tipici sono 5-10 giorni lavorativi per i prototipi, 10-20 giorni lavorativi per ordini a basso-volume e 15-30 giorni lavorativi per ordini di produzione, a seconda della complessità, della quantità, del materiale e della finitura.
