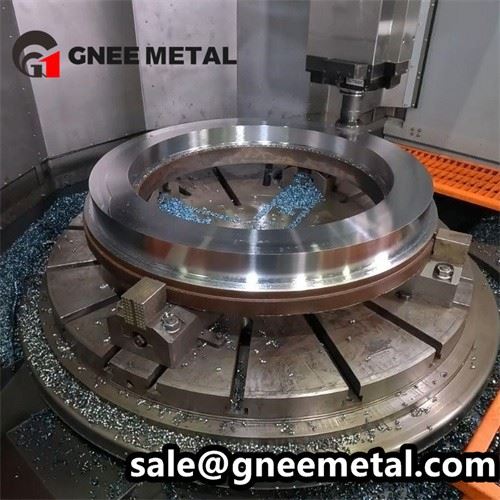

Flange lavorate a CNC
Produciamo su misuraFlange lavorate a CNCda disegni del cliente e file CAD, inclusiflange con collo saldato, flange slip-on, flange cieche, flange filettate, flange con giunzioni sovrapposte, flange con presa saldata, flange piatte e piatte, flange con orifizio, tende per occhiali, flange di riduzione, componenti flangiati di ancoraggio e personalizzati. Le nostre capacità di tornitura, fresatura, foratura e alesatura CNC producono flange precise per sistemi di tubazioni, apparecchiature a pressione, pompe, valvole, collettori idraulici, strumentazione e macchinari generali.
Una flangia sigilla un giunto bullonato, quindidiametro del cerchio del bullone-, posizione del foro, finitura superficiale della guarnizione, planarità e spessore del rivestimentodecidere se il giunto sigilla e si assembla senza perdite. Lavoriamo flange daacciaio inossidabile (304, 304L, 316, 316L, 316L doppia-certificazione, 17-4 PH), acciaio al carbonio e legato (1045, 1144, 4140, 4340, piastra tipo Q355), alluminio (6061-T6, 6063-T5, 5083), ottone (C36000, Ottone navale C46400), bronzo all'alluminio (C95400) e titanio (Grado 2, Grado 5), lavorati da barra, lamiera e semilavorati forgiati. Le parti sono prodotte secondo dimensioni, classi di pressione, standard di foratura e requisiti di rivestimento specificati, con certificati dei materiali disponibili su richiesta.
Tipi di flange lavorate a CNC che produciamo
Lavoriamo un'ampia gamma di tipi di flange. Di seguito sono riportati i più comuni; se il tuo disegno mostra una configurazione diversa, invialo per la revisione.

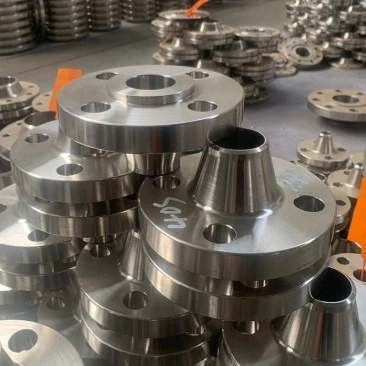

Flange del collo saldate
Flange del mozzo rastremate-per il collegamento con saldatura di testa-al tubo.
Materiali: 316L · 304 · 4140 · 6061-T6
Slip-sulle flange
Flange forate per l'inserimento del tubo con saldature d'angolo su entrambi i lati.
Materiali: 316L · 304 · 1045 · Q355 · 6061-T6
Flange cieche
Chiusure solide per estremità di tubi, prove di pressione e accesso.
Materiali: 316L · 304 · 4140 · 6061-T6
Flange filettate
Flange con filettatura NPT, BSPP o metrica per assemblaggio senza-saldature.
Materiali: 316L · 303 · 4140 · C36000
Flange a giunto sovrapposto
Flange di supporto utilizzate con estremità stub per l'allineamento rotante.
Materiali: 316L · 304 · 1045 · 6061-T6
Flange saldate a presa
Flange-di piccolo diametro con lamatura per saldature di bicchierini di tubi.
Materiali: 316L · 304 · 4140
Piastra e flange piatte
Flange a piastra-a faccia piatta per impieghi a bassa-pressione e condutture.
Materiali: Q355 · 1045 · 316L · 5083 · 6061-T6
Flange dell'orifizio
Coppie di flange con maschi-vite e caratteristiche del foro dell'orifizio.
Materiali:316L · 304 · 4140 · 17-4PH
Tende e picche per occhiali
Figura-8 spazi vuoti e forcelle per l'isolamento del flusso.
Materiali: 316L · 304 · 1045 · 4140
Flange di riduzione
Flange che si spostano tra diverse dimensioni di foro o classe.
Materiali: 316L · 304 · 1045 · 6061-T6
Flange di ancoraggio e speciali
Ancoraggio a sezione-spessa e flange strutturali per tubazioni.
Materiali: 4140 · 4340 · Q355 · 316L
Flange personalizzate e per strumenti
Flange non-standard per sensori, manometri e apparecchiature.
Materiali:316L · 17-4 PH · C36000 · C46400 · Titanio grado 5
Hai una flangia personalizzata? Invia il tuo disegno
Processi di lavorazione CNC per flange
Tornitura CNC
Ideale per:DE · foro · mozzo · rivestimento
Il processo principale per corpi e rivestimenti a flangia rotonda.
Foratura e fori per bulloni
Ideale per:Cerchioni · fori · porte filettate
Posizione precisa del-cerchio dei bulloni, spaziatura e diametro del foro.
Alesatura e scanalatura
Ideale per:Fori · Scanalature RTJ · Incavi
Fori precisi e scanalature per giunti-di tipo anulare su profili standard.
Fresatura CNC
Ideale per:Piani · asole · linguette · sedi per chiavetta
Caratteristiche della linguetta e della punta, fori di sollevamento e-piani delle viti.
Filettatura e maschiatura
Ideale per:Flange filettate · porte manometro
Filettature NPT, BSPP, BSPT, metriche e UN in classe.
Finitura superficiale
Ideale per:Facce della guarnizione
Finitura fonografica concentrica o seghettata secondo lo standard.
Materiali della flangia CNC
Per le flange, la scelta del materiale dipende dapressione e temperatura, ambiente corrosivo, compatibilità dei fluidi e saldabilità. Lavoriamo flange dai materiali metallici elencati di seguito - alluminio, acciaio inossidabile, acciaio al carbonio e legato, ottone, rame e titanio.
| Materiale | Gradi comuni | Applicazioni tipiche della flangia | Vantaggi principali |
|---|---|---|---|
| Acciaio inossidabile | 304 · 304L · 316 · 316L · 316/316L doppio-certificato · 17-4 PH | Tubazioni di processo, flange alimentari, chimiche e marine | Resistenza alla corrosione; Il 316L è adatto ai giunti saldati con cloruro e a basso-carbonio |
| Acciaio al carbonio e legato | 1045 · 1144 · 4140 · 4340 · Piastra tipo Q355 | Flange di servizio generale, idrauliche e di ancoraggio | Elevata resistenza e capacità di pressione; economico in volume |
| Alluminio | 6061-T6 · 6063-T5 · 5083 | Tubazioni, condotti, skid leggeri a bassa-pressione | Leggero con buona resistenza alla corrosione |
| Ottone e bronzo | Ottone autoautomatico C36000- · Ottone navale C46400 · Bronzo alluminio C95400 | Flange per strumenti, flange per servizi marini e acquatici- | Resistenza alla corrosione in acqua; C95400 aggiunge forza |
| Rame | C10100 (OFHC) · Rame elettrolitico C11000 | Flange di messa a terra e collegamenti conduttivi | Elevata conduttività elettrica e termica |
| Titanio | Grado 2 (CP) · Grado 5 (Ti-6Al-4V) | Flange leggere per acqua di mare, sostanze chimiche e-leggere ad alta resistenza | Eccezionale resistenza alla corrosione con la migliore resistenza-rispetto-peso |
Standard di flangia, classi di pressione e rivestimenti
Le flange sono parti guidate-standard: la disposizione dei bulloni, il rivestimento e lo spessore devono corrispondere alla flangia di accoppiamento. Lavoriamo secondo gli standard indicati di seguito, oltre a schemi di foratura personalizzati dal tuo disegno.
| Standard | Copertura | Classi/dimensioni comuni |
|---|---|---|
| ASME B16.5 | Flange per tubi e raccordi flangiati (serie- in pollici) | Classe 150 · 300 · 600 · 900 · 1500 · 2500; 1/2–24 pollici |
| EN1092-1 | Flange in acciaio per tubazioni (serie-metrica) | PN6 · PN10 · PN16 · PN25 · PN40 · PN100; DN10–DN600 |
| Tipo DIN 2576/2642 | Schemi di flange per giunti a piastra e sovrapposizione- | Flange a piastra PN6–PN16; connessioni stub-end |
| JIS B2220/KS | Flange per tubi in acciaio della serie-giapponese | 5K · 10K · 16K · 20K · 30K; 10A–600A |
| Modelli personalizzati | Attrezzature e flange OEM | Qualsiasi cerchio di bulloni, numero di fori o orientamento dal disegno |
Tipi di facce di flangia che lavoriamo
Volto sollevato (RF)- rivestimento standard per la serie Classe 150/300 e PN-; Finitura della guarnizione Ra seghettata da 125–250 μin, concentrica o fonografica.
Faccia piatta (FF)- rivestimento-a contatto completo per servizi a bassa-pressione e guarnizioni morbide, lavorate a macchina in piano entro 0,02–0,05 mm.
Giunto ad anello-tipo (RTJ)- scanalature di precisione lavorate su profili della serie ASME B16.5 R- per il servizio di classe 600+.
Maschio/Femmina e Lingua/Scanalatura- coppie di rivestimenti di accoppiamento personalizzati lavorati a disegno per il contenimento controllato della guarnizione.
Caratteristiche critiche che controlliamo
Diametro del cerchio-del bullone e posizione del foro- fori indicizzati per abbinare le flange di accoppiamento senza alesatura in loco.
Planarità e finitura della superficie della guarnizione- facce di tenuta piatte e rifinite secondo il Ra specificato, seghettate o lisce.
Foro e mozzo- fori dei tubi, rastremazioni e mozzi del collo saldati-lavorati secondo il disegno o corrispondenti alla pianificazione dei tubi.
Spessore e altezza complessiva- spessore della flangia entro ±0,1 mm o inferiore su richiesta.
Discussioni- Thread NPT, BSPP, BSPT, metrici e UN calibrati in base alla classe.
Scanalature RTJ- profilo della scanalatura, profondità e superficie verificati rispetto allo standard della serie R-.
Trattamento termico e riduzione dello stress per flange CNC
Le flange in acciaio per servizio in pressione sono trattate termicamente come specificato nel disegno. Il sollievo dallo stress dopo la sgrossatura mantiene piatte le flange di grande-diametro per la lavorazione di finitura.
| Trattamento termico | Gradi applicabili | Parti tipiche della flangia |
|---|---|---|
| Normalizzazione | 1045 · Q355 · 4140 | Weld neck e flange a piastra per sistemi saldati |
| Dissetare e temperare | 4140 · 4340 | Flange ad alta-pressione e di ancoraggio |
| Ricottura della soluzione | Tipo 304L · 316L · 317L- | Flange in acciaio inossidabile per servizio anticorrosione- |
| Soluzione + Invecchiamento | 17-4 F | Flange per strumenti- ad alta resistenza |
| Alleviare lo stress | Tutti i tipi di acciaio | Flange di-diametro grande prima di terminare la tornitura |
Tolleranze e specifiche per flange lavorate a CNC
Le seguenti tolleranze tipiche si applicano alle flange lavorate. Tolleranze più strette sono disponibili su richiesta.
| Specifica | Capacità tipica | Riferimento standard |
|---|---|---|
| Diametro del cerchio-del bullone | ±0,05–0,1 mm (precisione fino a ±0,02 mm) | Tabelle di foratura ASME B16.5 / EN 1092-1 |
| Bullone-Posizione del foro (spaziatura) | ±0,05 mm su fori indicizzati | Spaziatura uguale, due-fori a cavallo o a disegno |
| Diametro del foro | ±0,05–0,1 mm per tavola di foratura | Dimensioni dei fori standard per classe |
| Spessore complessivo | ±0,1 mm standard; ±0,05 mm su richiesta | Tabelle spessore ASME/EN |
| Diametro del foro | ±0,05mm; più vicino per i fori montati | Abbinato alla pianificazione o al disegno delle tubazioni |
| Diametro esterno e faccia rialzata- | ±0,1–0,2 mm | Tabelle dimensionali ASME/EN |
| Guarnizione-Planarità della superficie | 0,02–0,05 mm (TTIR su richiesta) | Sigillatura-di fronte a situazioni critiche |
| Guarnizione-Finitura superficiale | Ra 3,2–6,4 μm (125–250 μin), seghettato o liscio | Finitura seghettata standard per B16.5 |
| Profilo scanalato RTJ | Tolleranze del profilo della serie R- | Allegato ASME B16.5 |
| Precisione del filo | ISO 6g/6H o secondo disegno | NPT/BSPP/BSPT/metrico |
| Concentricità (alesaggio rispetto al diametro esterno) | 0,05–0,1 mm | Trasformato in una configurazione |
| Dimensioni critiche | ±0,01 mm (precisione fino a ±0,005 mm) | Flange di qualità per strumenti e manometri- |
Hai bisogno di una tolleranza più stretta o speciale?Invia il tuo disegno per la revisione.
Finiture superficiali per flange lavorate a CNC
| Finitura superficiale | Materiali applicabili | Parti tipiche della flangia | Vantaggio principale |
|---|---|---|---|
| Faccia della guarnizione lavorata | Tutti i materiali | Tutti i tipi di flangia | Superficie di tenuta seghettata/liscia secondo Ra standard |
| Passivazione | 304 · 304L · 316L · 17-4 PH | Flange per servizi di processo e alimentari- | Migliora la resistenza alla corrosione |
| Elettrolucidatura | 304 · 316L | Flange per servizi alimentari, farmaceutici e-puliti | Superficie liscia, brillante e pulibile |
| Zincatura | 1045 · Q355 · 4140 | Flange industriali generali in acciaio | Protezione economica dalla corrosione |
| Preparazione-zincatura a caldo | Acciaio al carbonio | Flange strutturali e di pipeline | Le superfici lavorate vengono consegnate pronte per la zincatura- |
| Ossido Nero | 1045 · 1144 · 4140 | Flange idrauliche e per macchinari | Protezione dalla corrosione a basso-accumulo |
| Anodizzazione (Tipo II / III dura) | 6061-T6 · 6063-T5 · 5083 | Tubazioni in alluminio e flange skid | Resistenza alla corrosione e all'usura |
| Rivestimento anti-grippaggio | Grado 2 · Titanio grado 5 | Flange in titanio | Previene il grippaggio del filo e del viso |
Controllo qualità flangia
Ispezioniamo modelli di bulloni, rivestimenti, fori e spessori durante tutta la produzione per garantire che le flange soddisfino il disegno e garantiscano la tenuta in servizio. Per progetti documentati, possiamo fornire certificati dei materiali e registri di ispezione per supportare l'ispezione in entrata.
| Elemento di ispezione | Attrezzatura/Metodo | Parti tipiche della flangia |
|---|---|---|
| Cerchio dei bulloni e posizione dei fori | CMM · Misuratore di altezza · Indice rotante | Tutte le flange forate |
| Diametro del foro | Calibri a perno · Calibro · CMM | Fori per bulloni, fori per martinetti-vite |
| Planarità della faccia della guarnizione | CMM · Piastra di superficie e indicatore | Rivestimenti RF e FF |
| Finitura faccia (Ra) | Tester di rugosità | Facce di tenuta, scanalature RTJ |
| Alesaggio e diametro esterno | Micrometro · Alesametro · CMM | Collo saldato, fori-inseriti |
| Spessore e altezza | Calibro · Micrometro · Misuratore di altezza | Tutti i tipi di flangia |
| Profilo scanalato RTJ | Calibro di profilo · CMM | Flange per giunti di tipo ad anello- |
| Ispezione della filettatura | Vai/No-Vai Indicatori di filettatura | Flange filettate, porte manometro |
| Verifica dei materiali | Spettrometro + Certificato del materiale | Materie prime in entrata (EN 10204 3.1 disponibile) |
| Ispezione finale | CMM + Rapporto di ispezione | Accettazione dimensionale finale |
Hai bisogno di un controllo qualità documentato?Inviaci i tuoi disegni e i requisiti di ispezione.
Prototipo e lavorazione-di flange a basso volume
I progetti di flangia spesso iniziano con prototipi - nuovi progetti, controlli di idoneità rispetto alle apparecchiature di accoppiamento o sostituzioni di modelli obsoleti o di lunga- esecuzione. Sosteniamoprototipi e lavorazioni CNC-a volume ridottoda campioni singoli a ordini ripetuti di piccoli-lotti.
Lavorazione del prototipo
Per nuovi progetti, validazioni e controlli di idoneità.
Quantità tipica:1–10 pezzi
Produzione a basso-volume
Per sistemi pilota e cicli di produzione iniziali.
Quantità tipica:10–1,000+ pezzi
Ripetere la produzione
Per flange di ricambio e ordini ricorrenti con design consolidati.
Quantità tipica:In base ai requisiti del progetto
Adatto per
Flange a collo saldato, slip-, cieche e sovrapposte
Flange a saldare filettate e a tasca
Flange cieche della piastra, dell'orifizio e degli occhiali-
Flange di ancoraggio e riduzione
Flange personalizzate per strumenti e apparecchiature
Modello-obsoleto e flange sostitutive
Imballaggio e tempi di consegna per flange lavorate a CNC
Confezione
Protezione della superficie:Sacchetti in PE; pellicola protettiva sulle facce delle guarnizioni lavorate
Protezione dalla corrosione:Carta VCI per flange in acciaio in transito all'estero
Protezione per il viso:Impilamento faccia a faccia-a-con separatori su richiesta
Ordini misti:Ordinati per numero di parte, classe e dimensione con etichette ed elenchi di controllo della quantità
Imballaggio personalizzato:Sono supportati i requisiti di imballaggio specifici del cliente-
Tempi di consegna tipici
| Tipo di ordine | Tempi di consegna tipici |
|---|---|
| Prototipo | 5–10 giorni lavorativi |
| Ordine di volume- basso | 10–20 giorni lavorativi |
| Ordine di produzione | 15-30 giorni lavorativi |
| Ripeti l'ordine | 10–25 giorni lavorativi |
Domande frequenti
D: 1. Quali flange lavorate a CNC puoi produrre?
R: Produciamo flange a saldare personalizzate, slip-, cieche, filettate, a sovrapposizione e con presa, flange a piastra e piatte, flange con orifizio, tende per occhiali, flange di riduzione, flange di ancoraggio e flange per strumenti personalizzate su disegno del cliente.
D: 2. Da quali materiali lavorate le flange?
R: Lavoriamo flange in acciaio inossidabile (304, 304L, 316, 316L, 316/316L dual-certificato, 17-4 PH), acciaio al carbonio e legato (1045, 1144, 4140, 4340, Q355), alluminio (6061-T6, 6063-T5, 5083), ottone (C36000, C46400), bronzo alluminio (C95400), rame (C10100, C11000) e titanio (Grado 2, Grado 5).
D: 3. A quali standard di flangia potete lavorare?
R: Eseguiamo lavorazioni secondo ASME B16.5 (Classe 150–2500), EN 1092-1 (PN6–PN100), modelli di piastre DIN e giunti sovrapposti e JIS B2220 (5K–30K), oltre a modelli di bulloni completamente personalizzati dal tuo disegno.
D: 4. Quali rivestimenti per flange potete produrre?
R: Lavoriamo la faccia rialzata (RF), la faccia piatta (FF), il giunto di tipo anello- (RTJ) con profili scanalati serie R-standard e coppie di facce maschio/femmina o maschio/femmina/scanalatura a disegno.
D: 5. Quale guarnizione-finitura superficiale fornite?
R: Finitura seghettata standard (concentrica o fonografica) a 125–250 μin Ra (Ra 3,2–6,4 μm) o finitura liscia lavorata dove la guarnizione o il disegno lo richiedono.
D: 6. Quali tolleranze è possibile ottenere sulle flange?
R: Solitamente riteniamo ±0,05–0,1 mm sul diametro della circonferenza del bullone, ±0,1 mm sullo spessore, ±0,05 mm sui fori e ±0,01 mm (precisione fino a ±0,005 mm) sulle dimensioni critiche.
D: 7. È possibile lavorare flange da pezzi grezzi forgiati?
R: Sì. Per le classi più pesanti possiamo lavorare da pezzi grezzi forgiati e barre, o da lamiera per le classi più leggere - a seconda di quale si adatta meglio alla classe, dimensione e quantità.
D: 8. È possibile abbinare i fori a schedulazioni di tubi specifiche?
R: Sì. Eseguiamo fori per adattarli alla vostra pianificazione dei tubi (SCH 10/40/80 ecc.) o a qualsiasi diametro del foro personalizzato sul disegno.
D: 9. Potete fornire flange sostitutive per modelli obsoleti?
R: Sì. Invia un campione, una foto o uno schizzo con le dimensioni chiave - diametro esterno, circonferenza dei bulloni, numero e dimensione dei fori, spessore e foro - e possiamo decodificare- lo schema di foratura.
D: 10. Quali finiture superficiali offrite per le flange?
R: Facce delle guarnizioni lavorate, passivazione, elettrolucidatura, zincatura, ossido nero, preparazione per la zincatura a caldo-per immersione, anodizzazione per l'alluminio e rivestimenti anti-grippaggio per il titanio.
D: 11. Potete fornire certificati dei materiali e rapporti di ispezione?
R: Sì. Possiamo fornire certificati dei materiali (EN 10204 3.1), rapporti di ispezione dimensionale, rapporti CMM e registrazioni di planarità/finitura su richiesta.
D: 12. Accettate disegni 2D e file CAD?
R: Possiamo lavorare con i comuni file di disegno STEP, STP, IGES, IGS, SolidWorks, DXF e 2D.
D: 13. Qual è il tempo di consegna tipico per le flange lavorate a CNC?
R: I tempi di consegna tipici sono 5-10 giorni lavorativi per i prototipi, 10-20 giorni lavorativi per ordini a basso-volume e 15-30 giorni lavorativi per ordini di produzione, a seconda della complessità, della quantità, del materiale e della finitura.
