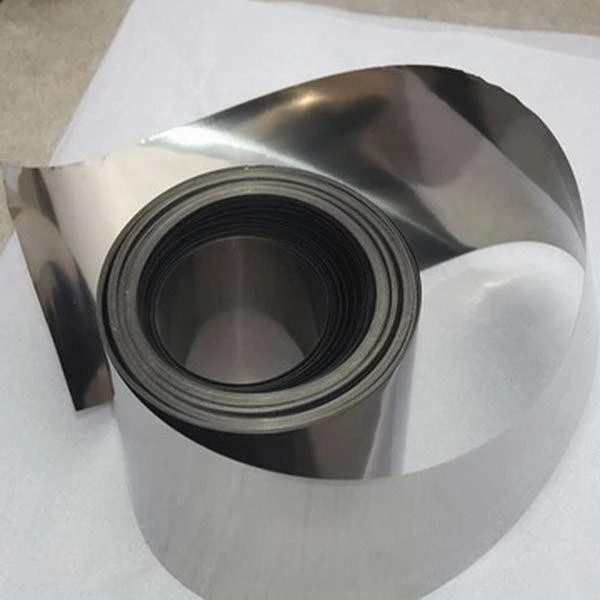

GR7 GR9 Lamina di titanio

I fogli di titanio sono prodotti piatti ultra-sottili, generalmente definiti come spessori inferiori a 0,3 mm (0,012"), prodotti attraverso processi di laminazione a freddo di precisione che raggiungono uniformità di spessore, finitura superficiale e proprietà meccaniche eccezionali. I fogli GR7 e GR9 apportano caratteristiche prestazionali specializzate a questo formato ultra-sottile.



Elemento	Requisito GR7	GR7 Tipico	Requisito GR9	GR9 Tipico
Titanio (Ti)	Bilancia	Bilancia	Bilancia	Bilancia
Alluminio (Al)	–	–	2.5 – 3.5%	3.0%
Vanadio (V)	–	–	2.0 – 3.0%	2.5%
Palladio (Pd)	0.12 – 0.25%	0.15 – 0.20%	–	–
Ferro (Fe)	Inferiore o uguale allo 0,30%	0.12 – 0.20%	Inferiore o uguale allo 0,25%	0.12 – 0.18%
Ossigeno (O)	Inferiore o uguale allo 0,25%	0.15 – 0.20%	Inferiore o uguale allo 0,15%	0.10 – 0.12%
Carbonio (C)	Inferiore o uguale allo 0,08%	0.01 – 0.02%	Inferiore o uguale allo 0,08%	0.01 – 0.02%
Azoto (N)	Inferiore o uguale allo 0,03%	0.01 – 0.02%	Inferiore o uguale allo 0,03%	0.01 – 0.02%
Idrogeno (H)	Inferiore o uguale allo 0,015%	0.001 – 0.003%	Inferiore o uguale allo 0,015%	0.001 – 0.003%



Proprietà	GR7	GR9
Resistenza alla trazione (min)	Maggiore o uguale a 345 MPa	Maggiore o uguale a 620 MPa
Limite di snervamento (min)	Maggiore o uguale a 275 MPa	Maggiore o uguale a 483 MPa
Allungamento	Maggiore o uguale al 20%*	Maggiore o uguale al 15%*
Durezza (tipica)	75 – 85 HRB	24 – 28 HRC
Modulo di elasticità	103 – 107 GPa	100 – 110 GPa



Proprietà	GR7	GR9	Unità
Densità	4.51	4.48	g/cm³
Punto di fusione	1660 – 1700	1640 – 1690	grado
Conducibilità termica	16 – 19	8.5 – 9.5	W/m·K
Resistività elettrica	0.48 – 0.55	1.4 – 1.6	µΩ·m
Capacità termica specifica	520 – 540	540	J/kg·K
Dilatazione termica	8.6 – 9.2	8.6 – 9.2	µm/m· gradi
Proprietà magnetiche	Non-magnetico	Non-magnetico	–



Ambiente	GR7	GR9
Acqua di mare	Eccellente	Eccellente
Acidi ossidanti (HNO₃)	Eccellente	Bene
Acidi riducenti (H₂SO₄, HCl)	Superiore	Moderare
Corrosione interstiziale	Eccellente	Moderare
Cloruri caldi	Eccellente	Bene
Cloro umido	Eccellente	Bene



Rapporto di prova della cartiera (EN 10204 3.1)– proprietà chimiche e meccaniche complete

Certificato di conformità

Tracciabilità del calore/lotto

Certificazione di spessore– misurazioni documentate

Verifica del contenuto di palladio(GR7) – valore reale analizzato

Ispezione-di terze parti– disponibile su richiesta



Q1: Qual è la differenza tra le lamine GR7 e GR9?

Parametro	GR7	GR9
Vantaggio primario	Resistenza alla corrosione superiore	Elevata resistenza + formabilità
Resistenza alla trazione	345MPa	620MPa
Formabilità	Eccellente	Molto bene
Resistenza alla corrosione	Superiore nella riduzione degli acidi	Buono (equivalente CP-)
Ideale per	Lavorazioni chimiche, ambienti aggressivi	Componenti aerospaziali, medicali, stampati



Q2: Qual è il foglio più sottile disponibile?

Entrambi i gradi sono disponibili fino a 0,012 mm (12 micron, 0,0005 pollici). Possono essere disponibili calibri più sottili per applicazioni specifiche: si prega di informarsi.



Q3: Quali larghezze sono disponibili?

Taglio-a-Lunghezza: 10 – 600 mm

A spirale: 10 – 400 mm

Striscia: 2 – 200 mm (trasversale-avvolta)



D4: Il foil GR9 può essere formato con la stessa facilità del GR7?

GR7 offre una formabilità leggermente migliore grazie alla sua natura CP. Il GR9 offre un'ottima formabilità per un grado di lega: circa il doppio della formabilità del Grado 5 (Ti-6Al-4V).



Q5: Quali finiture superficiali sono disponibili?

Laminato a freddo lucido – standard (Ra 0,2-0,4 µm)

Lucidato a specchio – per ottica/decorativa (Ra < 0,1 µm)

Finitura 2B – per applicazioni mediche (Ra 0,3-0,5 µm)

Decapato – per lavorazioni chimiche (GR7) (Ra 0,5-1,0 µm)



Requisito dell'applicazione	Grado consigliato
Lavorazioni chimiche, acidi riducenti	GR7
Ambienti aggressivi di corrosione	GR7
Problemi di corrosione interstiziale	GR7
Elevato rapporto-resistenza-peso	GR9
Componenti aerospaziali	GR9
Parti formate che richiedono resistenza	GR9
Dispositivi medici (non-implantari)	O
Resistenza generale alla corrosione	O
Massima formabilità	GR7
